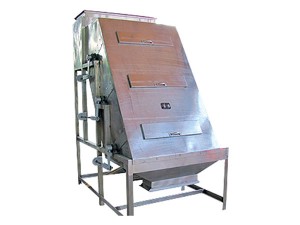

2XCTN永磁濕式磁選機
產品概述
用途及特點：
該機是專門為重介質選煤廠回收磁性介質設計的全逆流筒式磁選設備。該系列設備的磁場分布特征有利于微細粉的回收效果，巧妙設計了分選設備中產生合理礦漿流向的相應結構，使磁性礦物的回收率大大提高，該設備對物料流量，濃度等參數變化的適應性強，廣泛用于重介質選煤廠。

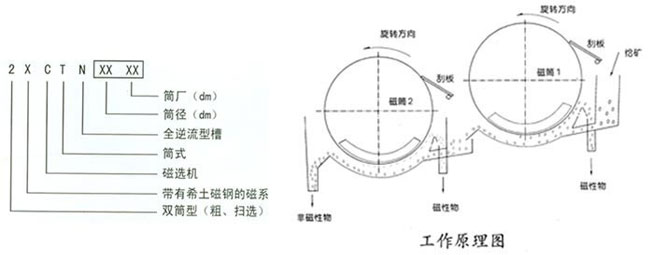

工作原理：
該類設備利用永磁磁系所產生的磁力，將礦漿中的磁性礦物吸收引到圓筒表面上來，并隨著圓筒一起旋轉，待脫離磁場作用后在重力、(刮板)作用下，排出機外，而非磁性物料從尾礦口排除，完成分選作用。
技術參數
| 型號 | 筒徑 | 筒長 |
分選區筒表 磁感應強度 過程mT |
處理能力 (按礦漿濃度量 30%時的體積計m3/h) |
減速機類型 及電機型號 |
設備總重kg | 簡體轉速r/min | |
| 2XCTN | 2XCTN | |||||||
| 2XCTN1012 | 1050 | 1200 | 180-280 | 70 |
XWD3-6-1/71 Y100L-43KW |
5600 | 2600 | 21 |
| 2XCTN1015 | 1500 | 90 |
XWD4-7-1/71 Y112M-44KW |
6200 | 3200 | |||
| 2XCTN1018 | 1800 | 120 |
XWD4-6-1/71 Y112M-44KW |
7000 | 3700 | |||
| 2XCTN1021 | 2100 | 160 |
XWD-55-7-1/71 Y132S-45.5KW |
8100 | 4200 | |||
| 2XCTN1024 | 2400 | 200 |
XWD5.5-7-1/71 Y132S-45.5KW |
9500 | 4900 | |||
| 2XCTN1027 | 2700 | 240 |
XWD5.5-7-1/71 Y132S-45.5KW |
10900 | 5500 | |||
| 2XCTN1030 | 3000 | 320 |
XWDY7.5-8-1/71 Y132M-47.5KW |
11140 | 5900 | |||
| 2XCTN1230 | 1200 | 3000 | 180-280 | 400 |
XWDY7.5-8-1/59 Y160M-67.5KW |
15000 | 7600 | |
